クラレファスニング株式会社

「マジックテープ」は(株)クラレの面ファスナーの登録商標です。

耐水性 水浸時の係合強度保持率100%

  • アウトドア用品
  • マリンスポーツ
  • スキー
  • ワーキングウェア
  • シューズ

「マジックテープ」のポリエステル素材はナイロン素材に比べて吸水性が低いため、水に濡れた状態でも係合強力は変わりません。
変形や剥がれる心配がないので、アウトドアはもちろん、スポーツ用品、ワーキングウェア、ハードユースの機器などにも安心してお使いいただけます。

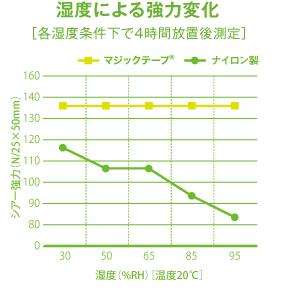

湿度による強力変化[各湿度条件下で4時間放置後測定]

水の中でも強度が変わらない!耐水性の2つのポイント

水に強いポリエステル

水に強いポリエステル

ポリエステルはペットボトルにも使用されている石油由来の合成繊維。吸湿性が低く、濡れても乾きやすいのが特長です。またナイロン素材に比べて吸水性が低いので、水に濡れた状態でも強度はほとんど低下しません。

従来品との差は歴然!

耐水係合力

当社従来品(ナイロン標準品)と基本性能を比較するため、常温の水に24時間浸漬してみました。その結果、「マジックテープ」は水浸時の係合力において従来品の強度を約1.7倍上回ることが判明しました(上表参照)。

「マジックテープ」は疎水性繊維だから水に強い!

水に浸漬した時のシアー強力の変化(N/25×50mm)(標準値)

「マジックテープ」は、疎水性繊維なので水分の影響はほとんど受けません。よって、水に浸漬しても係合強力の低下がほとんどありません。対してナイロン製テープの場合、乾燥すると回復するものの、水浸漬によって係合力が約60%に低下することが分かります。

※「マジックテープ」は株式会社クラレの面ファスナーの登録商標です。
